概述

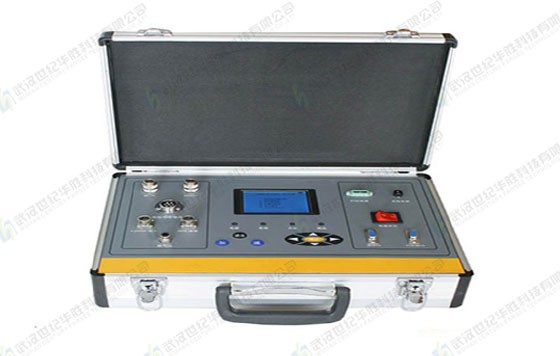

FS5000型 SF6密度繼電器校驗儀，是一種智能化全自動的 SF6密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單片機的10倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。本儀器是SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，它也可以對SF6密度表、壓力表進行自動校驗。

FS5000型SF6密度繼電器校驗儀特點

☆ 繼電器校驗儀采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。

☆ 儀器能對指針式和電子式密度繼電器進行全自動校驗。

☆ 密度繼電器1 ~ 3 組接點的初始狀態為任意形式(常開或常閉)，可同時測量 1 ~ 3 組接點的響應值和恢復值，因而本儀器能適應所有的新、老形式的密度繼電器的全自動校驗。

☆ 儀器采用320*240大屏幕彩色液晶顯示,漢字操作界面,使用簡單方便。

☆ 測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。

☆ 測試過程為自動測量，避免了由于人為因素而產生的誤差。

☆ 儀器可存儲100組測量數據并永久保存不丟失，使每一次測量都有追溯性。

☆ 儀器可通過RS-232接口將測試數據上傳PC機，自動生成專用測試數據表格。

☆儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。

☆ 儀器管路全部采用進口快速接頭，連接方便而且漏氣率小。

☆ 儀器內部具有時鐘功能，可隨時對時鐘進行修正。

☆ 儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。

☆ 儀器采用高精度壓力傳感器和世界先進的磁流體技術產品。

☆ 儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗

☆ 采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。

FS5000型SF6密度繼電器校驗儀技術參數

☆ 顯示方式：彩色液晶顯示(3.5寸)

☆ 測量范圍：0～1.000Mpa

☆ 壓力顯示分辨率：0.0001 Mpa

☆ 測量精度：0.1級

☆ 存儲容量：100組

☆ 通訊接口：RS-232

☆ 儀器使用溫度：-20～+60℃

☆ 測溫范圍：-20℃～60℃ 分辨率0.1℃

☆ 工作電源：AC：220V±10% 50Hz DC：12V

☆ 主機外形尺寸： 長360mm×寬240mm×高110mm

☆ 附件箱外形尺寸： 長430mm×寬310mm×高160mm

☆ 儀器重量：主機 3.0Kg

儀器別稱

SF6氣體檢測儀，SF6密度檢測儀。

?

?

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
