概述

直流電阻的測量是變壓器、互感器、電抗器、電磁*作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示、內部鋰電池供電等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，*作簡便，可實現直阻的快速測量。

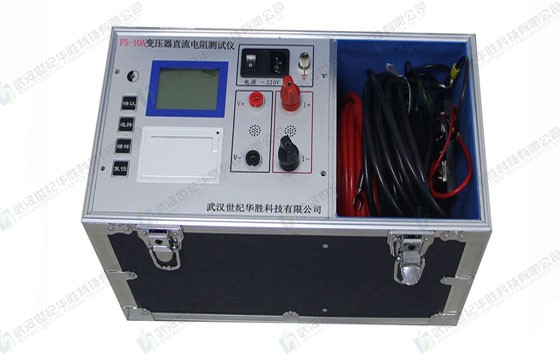

FS系列變壓器直流電阻測試儀性能特點

1、整機由高速單片機控制，自動化程度高，*作簡便。

2、儀器采用全新電源技術，測量范圍寬。

3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

4、響應速度快，儀器測量數據穩定，儀器測試過程中自動刷新數據。

5、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

6、儀器內部帶有不掉電時鐘。

7、儀器內部具有不掉電存儲器，可永久保存數據。

FS系列變壓器直流電阻測試儀技術指標

1、輸出電流：自動、10A、 5A、1A、200mA、40mA、<5mA

2、分辨率：0.1μΩ

3、量程： 100Ω-100KΩ (<5mA檔)

1Ω-500Ω (40mA檔)

100mΩ-100Ω (200mA檔)

5mΩ-20Ω (1A檔)

1mΩ-4Ω (5A檔)

0.5mΩ-2Ω (10A檔)

4、準確度： 0.2%

5、工作溫度：0～40℃

6、工作濕度：<90%RH，不結露

7、外形尺寸:長390mmX寬200mmX高290mm

儀器別稱

變壓器直流電阻快速測試儀，直流電阻速測試儀，變壓器繞組直阻儀，電抗器直阻儀，電機直流電阻測試儀，直阻儀。

?

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
