產品視頻一、產品簡介

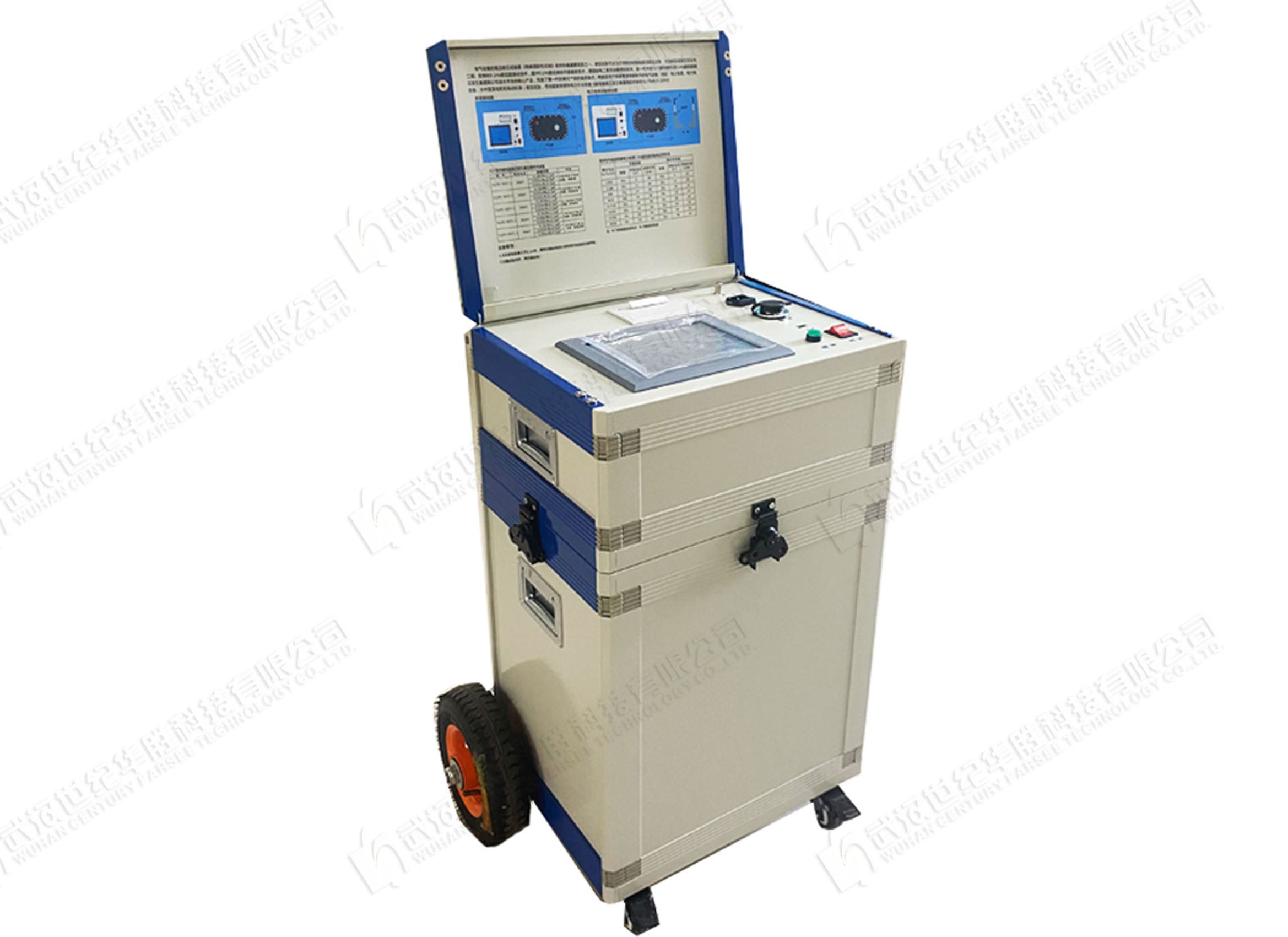

? ? ? 電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻測試技術，其中0.1Hz超低頻技術是最新技術，是當前國際電工委員會推薦的技術。新一代VLFS系列微機式0.1Hz超低頻高壓發生器是華勝公司自主開發的核心產品，它克服了第一代機械式產品的諸多缺點，性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
二、FS-VLF系列0.1Hz超低頻耐壓產品特點
☆ 技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化，儀器具有電子萬年歷功能，掉電之后，時間仍可保持。
☆ 操作方便：接線簡單，傻瓜式操作。
☆ 保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤20ms）,儀器安全可靠。
☆ 安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
☆ 采用了高低壓閉環負反饋控制電路，輸出無容升效應。
☆ 配置齊全：8寸工業觸摸屏，手動存儲，手動打印。
☆儀器具有數據通信功能，通過USB口與電腦進行連接可以將試驗數據上傳至電腦。
☆儀器具有幫助文檔功能，無需查看說明書就能知道儀器的用法，接線，注意事項。
☆儀器具有系統設置功能，可以對當前的時間進行修改。
☆ 測試范圍大：0.1Hz、0.05Hz及0.02Hz多頻率選擇，測試范圍大。
☆ 體積小、重量輕：十分利于戶外作業。
三、FS-VLF系列0.1Hz超低頻耐壓產品技術參數
1. 系列產品主要參數如表-1。
表-1 FS-VLF系列超低頻高壓發生器主要技術參數
| 型號 | 峰值電壓 | 測量范圍 | 重 量 | 用 途 |
| VLFS-50/1.5 | 50kV | 0.1Hz時≤1.5μF |
控制器：5kg 升壓器：35kg |
10kV及以下電壓電纜、發電機等 |
| 0.05Hz時≤3.0μF | ||||
| 0.02Hz時≤7.5μF |
注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定(一般要求功率大于3kW，頻率50Hz，電壓220V±5%)，否則要使用一些輔助措施穩定發電機輸出。2. 使用電源：220V±10%，50±5%Hz。
3. 輸出電壓精度：
輸出高壓峰值不穩定度：≤1%
輸出電壓頻率不穩定度：≤3%
輸出電壓波形畸變率：<5%
4.使用環境：溫度-100C～+400C，濕度≤85%RH
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
?
