概述

用于避雷器是保證電力系統安全運行的重要設備之一。避雷器動作計數器起著監測避雷器泄漏電流和記載雷擊次數作用。避雷器泄漏電流的大小直接反映避雷器性能的好壞，試驗人員一般都將泄漏電流值當作避雷器是否正常工作的重要依據;另外，每當雷雨季節來臨之前，工作人員都要測試計數器能否可靠動作。 華勝FS3012避雷器計數器測試儀正是滿足現場這種需要的實用儀器，檢測避雷器計數器動作與否的專用測試儀器。

FS3012避雷器計數器測試儀工作原理

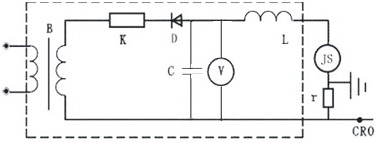

儀器原理示意圖如下圖所示。儀器內部沖擊電流發生器產生8/20μs、100A的沖擊電流波作用于動作計數器。

?

FS3012原理示意圖(虛線框內)

C：充電電容 R：充電電阻 L：阻尼電感 D：整流硅二極管

r：分流器 B：試驗變壓器 V：靜電電壓表 CRO：高壓示波器

FS3012避雷器計數器測試儀技術參數

☆ 輸入電壓：220±10%，50±0.5Hz

☆ 輸出電流：8/20μs、100A的沖擊電流

☆ 輸出電壓：0～1200V

☆ 儀器重量：5kg

儀器別稱

避雷器放電計數器測試儀，避雷器動作計數器測試儀。

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
